Patin de guidage coulissant d'ascenseur : types, guide de sélection et de comparaison

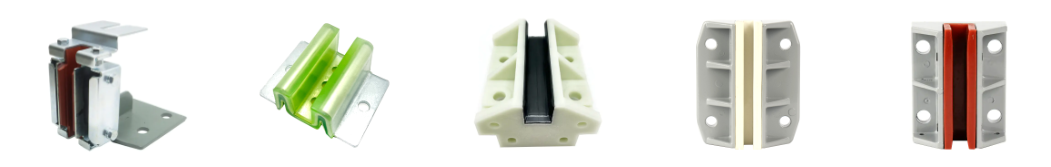

Types et caractéristiques courants

Les patins de guidage coulissants d'ascenseur sont généralement regroupés en fonction de la manière dont ils absorbent les irrégularités du rail et du matériau de revêtement utilisé au point de contact. Le choix parmi ces types affecte le confort de conduite, le niveau de bruit et la fréquence à laquelle le revêtement doit être remplacé. Comprendre les différences est donc une première étape pratique pour tout acheteur de pièces d'ascenseur.

Le matériau du revêtement est l’une des caractéristiques les plus importantes de chaque type, car il détermine directement le comportement de friction, le niveau de bruit et le taux d’usure. Les matériaux de revêtement courants comprennent le nylon standard, le nylon autolubrifiant à base d'huile et le polyoxyméthylène (POM), chacun offrant un équilibre différent entre résistance à l'usure, amortissement du bruit et rentabilité. La sélection de la bonne combinaison de type de patin et de matériau de doublure est généralement guidée par la vitesse de l'ascenseur, le poids de la cabine et l'état des rails, qui sont discutés plus en détail dans la section de sélection ci-dessous.

Principe de fonctionnement et structure

Un elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

Pendant le fonctionnement, le canal de contact du rail s'enroule autour de la tête du rail de guidage en forme de T, le revêtement absorbant la friction sur toutes les surfaces de contact lorsque le wagon se déplace. Dans les conceptions à ressort, l'élément à ressort permet au revêtement de se déplacer légèrement vers l'intérieur et vers l'extérieur, compensant ainsi les petits désalignements des rails sans transmettre une forte secousse au châssis de la voiture. Étant donné que le revêtement est le principal composant d'usure, son matériau et son épaisseur sont conçus pour fournir une surface prévisible, qui s'use progressivement, qui peut être inspectée et remplacée bien avant qu'elle n'affecte la qualité de roulement ou l'intégrité du contact avec le rail.

Scénarios de candidature et critères de sélection

Les patins de guidage coulissants d'ascenseur sont appliqués sur les ascenseurs de passagers, les monte-charges et les ensembles de contrepoids, avec la bonne configuration dépendant principalement de la vitesse nominale de l'ascenseur, de la charge de la cabine et du profil du rail de guidage. Faire correspondre correctement ces variables affecte la qualité de roulement, le niveau de bruit et la fréquence à laquelle les équipes de maintenance doivent planifier le remplacement du revêtement.

La vitesse nominale est généralement le facteur le plus influent dans le choix des patins de guidage, car des vitesses plus élevées augmentent à la fois la fréquence des événements de contact ferroviaire et la sensibilité des passagers à toute vibration transmise. Le graphique en anneau ci-dessous illustre une répartition générale et représentative des endroits où les patins de guidage coulissants sont le plus couramment appliqués dans les cas d'utilisation d'ascenseurs, ce qui constitue un contexte utile lors de l'évaluation des modèles de demande typiques dans un portefeuille de bâtiments ou une flotte.

Avant d'examiner le graphique, il convient de noter que les proportions réelles varient selon la région, le type de bâtiment et l'âge de l'ascenseur. Les chiffres ci-dessous doivent donc être interprétés comme un modèle représentatif général plutôt que comme une mesure précise du marché. Le tableau divise l'utilisation typique des patins de guidage coulissants en quatre grandes catégories : les ascenseurs de passagers à basse et moyenne vitesse, les monte-charges et les monte-charges, les ensembles de contrepoids dans toutes les classes de vitesse et les projets de modernisation ou de remplacement. Ce type de répartition permet d'illustrer pourquoi les critères de sélection des matériaux de revêtement diffèrent tant entre une application de fret et une application de passagers fonctionnant à un cycle de service plus élevé.

Le segment le plus important de cette répartition représentative est celui des ascenseurs pour passagers à basse et moyenne vitesse, ce qui reflète l'ampleur des spécifications des patins de guidage coulissants dans les bâtiments résidentiels et commerciaux où les vitesses nominales restent dans la plage de fonctionnement confortable pour le contact coulissant. Les monte-charges et les monte-charges constituent le deuxième segment en importance, car ces applications donnent généralement la priorité à la durabilité de la charge plutôt qu'aux caractéristiques de conduite plus douces associées aux patins de guidage à rouleaux. Les ensembles de contrepoids apparaissent comme une part significative car les patins de guidage coulissants sont couramment utilisés sur les contrepoids, même dans les ascenseurs où la cabine elle-même a été améliorée en patins de guidage à rouleaux, puisque le confort de conduite du contrepoids est moins critique pour les passagers. Les projets de modernisation et de rénovation représentent une part moindre mais stable, reflétant le cycle de remplacement en cours dans les flottes d'ascenseurs vieillissantes. Cette tendance explique également pourquoi de nombreux fabricants de pièces d'ascenseur maintiennent une large gamme de styles de supports, car les projets de rénovation doivent souvent correspondre aux configurations de montage OEM existantes de plusieurs marques d'origine. Les gestionnaires d'installations qui supervisent de grands portefeuilles d'ascenseurs trouvent souvent utile de suivre ce type de répartition d'utilisation en interne, car cela permet de prévoir quels matériaux de revêtement et quels types de supports connaîtront le volume de remplacement le plus élevé. Reconnaître à quel segment appartient un ascenseur donné est une première étape pratique avant de demander un devis à un fabricant ou à un fournisseur de patins de guidage.

Comparaison détaillée des patins de guidage coulissants et à rouleaux

Les patins de guidage coulissants et les patins de guidage à rouleaux maintiennent tous deux la cabine d'ascenseur alignée sur le rail de guidage, mais ils diffèrent considérablement par leur mécanisme, leurs caractéristiques de déplacement et leur profil de maintenance. Comprendre ces différences aide les acheteurs à éviter de spécifier le mauvais type de composant pour la vitesse nominale et le cycle de service d'un ascenseur donné.

Le matériau du revêtement est l'autre point de comparaison majeur au sein des patins de guidage coulissants eux-mêmes, puisque différents revêtements en polymère offrent une durée de vie différente dans des conditions de fonctionnement similaires. Le graphique à colonnes empilées ci-dessous compare la contribution relative au service de trois matériaux de revêtement courants selon deux facteurs de fonctionnement : la résistance à l'usure et les performances d'amortissement du bruit, donnant une vue combinée de la façon dont chaque matériau équilibre ces deux propriétés.

Avant de consulter le tableau, notez que la durée de vie réelle et les niveaux de bruit dépendent fortement de l'état des rails, des pratiques de lubrification et du cycle de service de l'ascenseur. Les valeurs indiquées représentent donc des comparaisons relatives générales plutôt que des garanties fixes pour toute installation. Les trois matériaux comparés sont le nylon standard, le nylon autolubrifiant à base d'huile et le POM. Chaque colonne est divisée en deux segments empilés représentant une contribution relative à la résistance à l'usure et une contribution relative à l'amortissement du bruit, de sorte que la hauteur totale de la colonne reflète les performances relatives globales pour les deux facteurs combinés.

Le graphique montre une nette progression du nylon standard au nylon huileux jusqu'au POM, avec une hauteur totale de colonne augmentant à la fois en termes de résistance à l'usure et d'amortissement du bruit à mesure que les matériaux deviennent plus spécialisés. Le nylon standard offre généralement le profil de performance le plus basique parmi les trois, c'est pourquoi il reste courant dans les applications de fret et à faible cycle de service où la rentabilité des composants l'emporte sur l'avantage d'une durée de vie prolongée du revêtement. Le nylon autolubrifiant à base d'huile présente une amélioration significative de la résistance à l'usure, car le lubrifiant intégré réduit la friction de surface au point de contact, ce qui contribue également à une amélioration modérée de l'amortissement du bruit. Le POM présente les performances combinées les plus élevées dans cette comparaison, en grande partie grâce à sa rigidité inhérente et à sa stabilité dimensionnelle plus élevées, qui permettent de maintenir une géométrie de contact cohérente avec le rail sur un intervalle de service plus long. Cette progression illustre pourquoi les projets de modernisation des ascenseurs et les ascenseurs à cycle de service plus élevé spécifient fréquemment des revêtements en POM ou en nylon incrusté d'huile plutôt que du nylon standard, même si le nylon standard reste un choix raisonnable pour les applications à faible demande. Il convient de noter que les performances d'amortissement du bruit sont également influencées par l'étalonnage des ressorts et l'alignement des rails, et non par le matériau du revêtement uniquement. Le choix du revêtement doit donc être pris en compte parallèlement aux pratiques d'installation et de réglage appropriées. Les équipes de maintenance qui comparent les options de revêtement doivent demander des conseils au fabricant sur la durée de vie prévue pour leur vitesse d'ascenseur et leur cycle de service spécifiques plutôt que de se fier uniquement à des comparaisons générales de matériaux comme celle présentée ici. Le remplacement du revêtement étant une tâche de maintenance de routine, de nombreux acheteurs standardisent un seul matériau de revêtement pour l'ensemble d'une flotte afin de simplifier la planification des stocks et des remplacements.

Tendances de l’industrie en matière de compatibilité des patins de guidage et de la vitesse des rails

Étant donné que les vitesses nominales des ascenseurs ont généralement tendance à augmenter dans les nouvelles installations, la relation entre le type de patin de guidage et la vitesse du rail est devenue une partie de plus en plus importante des discussions sur les spécifications. Le diagramme de dispersion ci-dessous présente une vue générale et illustrative de la façon dont l'utilisation des patins de guidage coulissants et à rouleaux a tendance à se répartir sur une plage de vitesses nominales d'ascenseur, basée sur l'observation générale de l'industrie plutôt que sur un ensemble de données mesurées spécifiques.

Avant d'examiner le tableau, il convient de souligner que les exigences individuelles des bâtiments, la qualité des rails et les attentes en matière de confort de roulement peuvent faire évoluer un projet donné vers l'un ou l'autre type de patin de guidage en dehors de ce modèle général. Chaque point du graphique représente un exemple d'application générale, tracé avec la vitesse nominale sur l'axe horizontal et la priorité relative de la demande de déplacement sur l'axe vertical, pour illustrer où les applications de patins de guidage coulissants ont tendance à se regrouper par rapport aux applications de patins de guidage à rouleaux.

Le motif de dispersion montre les applications de patins de guidage coulissants, dans la teinte plus claire, se regroupant vers la région de vitesse inférieure et de priorité de confort de conduite inférieure du graphique, tandis que les applications de patins de guidage à rouleaux, dans la teinte plus foncée, se regroupent vers la région de vitesse plus élevée et de priorité de confort de conduite plus élevée. Ce regroupement reflète le modèle général de l'industrie où le contact glissant reste tout à fait adéquat à des vitesses inférieures, puisque les vibrations et la génération de chaleur liées au frottement restent dans une plage gérable. À mesure que la vitesse nominale augmente, les attentes en matière de confort de conduite augmentent également, en particulier dans les immeubles commerciaux et les immeubles de grande hauteur, ce qui déplace la préférence en matière de spécifications vers des patins de guidage à rouleaux qui réduisent les vibrations liées au frottement à des vitesses de déplacement plus élevées. Il y a une zone de transition visible au milieu du graphique où les deux types de patins de guidage apparaissent, reflétant des projets du monde réel où la vitesse seule ne détermine pas entièrement le choix, puisque des facteurs tels que la qualité des rails, le modèle d'utilisation des bâtiments et le budget de modernisation jouent également un rôle. Cette zone de transition est un point important à retenir pour les équipes de spécifications, car elle montre que les ascenseurs à vitesse moyenne ne sont pas automatiquement limités à un seul type de patin de guidage et doivent être évalués sur une combinaison de facteurs plutôt que sur la seule vitesse. Cela explique également pourquoi certains fabricants d'ascenseurs et entrepreneurs en modernisation continuent de spécifier des patins de guidage coulissants bien conçus, notamment des types à ressorts et à revêtement composite, même à des vitesses où les patins de guidage à rouleaux sont courants, en particulier lorsque la rentabilité et la simplicité mécanique restent des priorités. Pour les acheteurs gérant des flottes d'ascenseurs à vitesses mixtes, ce modèle constitue un point de départ utile pour regrouper les unités par type de patin de guidage probable avant de demander des devis à un fabricant ou à un fournisseur de patins de guidage coulissants d'ascenseur.

Ce type de travail adapté aux applications bénéficie d'un fabricant possédant une vaste expérience pratique dans plusieurs marques d'ascenseurs et classes de vitesse. L'usine de pièces d'ascenseur Ningbo Yinzhou Fukangda, fondée en 2006 et basée dans le parc industriel de Da'ao, district de Yinzhou, ville de Ningbo, province du Zhejiang, est un fabricant et une usine de pièces d'ascenseur spécialisée dans la recherche, le développement, la production et la vente de composants d'ascenseur, y compris les patins de guidage coulissants. Le centre de production de l'entreprise exploite une gamme de matériel et d'équipements de transformation du plastique ainsi que des lignes de production d'assemblage et des procédures d'inspection matures, garantissant une précision et une qualité constantes dans l'ensemble de l'approvisionnement. Au cours de son histoire d'exploitation, la société a acquis une expérience de coopération avec des marques d'ascenseurs bien établies, notamment Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific et Suzuki, reflétant une grande connaissance des configurations de supports et des profils de rail utilisés dans différents systèmes d'ascenseurs, ce qui est particulièrement pertinent pour les projets de modernisation et de rénovation impliquant des flottes d'ascenseurs de marques mixtes.

Guide de maintenance pour un fonctionnement fiable à long terme

Une inspection de routine et un remplacement rapide du revêtement sont les éléments qui assurent le fonctionnement constant des patins de guidage coulissants tout au long de la durée de vie d'un ascenseur. Étant donné que la doublure est conçue comme un composant d'usure, un programme d'inspection structuré est généralement plus efficace que d'attendre des problèmes notables de qualité de conduite avant d'agir.

1. Inspectez régulièrement l’épaisseur du revêtement et l’état de la surface, en vérifiant toute usure inégale pouvant indiquer un mauvais alignement du rail ou une pression excessive du ressort.
2. Confirmez que la lubrification des rails est appliquée et entretenue conformément aux exigences de fonctionnement de l'ascenseur, car une lubrification inadéquate accélère l'usure des patins de type coulissant.
3. Vérifiez la tension et le jeu du ressort sur les patins à ressort pour confirmer qu'ils restent dans la plage de réglage spécifiée par le fabricant.
4. Soyez attentif aux bruits ou vibrations inhabituels pendant le fonctionnement, qui signalent souvent une usure du revêtement, un désalignement des rails ou un support de montage desserré avant que des symptômes plus visibles n'apparaissent.
5. Vérifiez que les boulons du support de montage restent correctement serrés, car les vibrations au fil du temps peuvent desserrer progressivement les fixations des ensembles de patins de guidage de la cabine et du contrepoids.
6. Remplacez les revêtements de manière proactive dès que l'usure approche l'épaisseur minimale recommandée par le fabricant, plutôt que d'attendre que le contact avec le rail soit compromis.

La tenue d'un journal d'inspection simple qui enregistre les mesures de l'épaisseur du revêtement au fil du temps permet de prédire plus facilement le calendrier de remplacement et de planifier l'inventaire des pièces de rechange plutôt que de réagir à une usure inattendue. Étant donné que le remplacement du revêtement est généralement une tâche de routine et peu complexe par rapport à l'entretien des roulements de patins de guidage à rouleaux, de nombreuses équipes de maintenance le traitent dans le cadre d'une visite d'entretien périodique standard. Travailler avec un fabricant de patins de guidage coulissants d'ascenseur qui offre une qualité de produit constante et des revêtements de remplacement facilement disponibles permet de minimiser le temps que les ascenseurs passent hors service lors de l'entretien de routine.
