Voici cinq signes avant-coureurs clés de chaussure de guidage d'ascenseur porter. En combinant une expérience professionnelle en maintenance et des cas réels, nous vous aiderons à identifier rapidement les défauts potentiels et à prendre des mesures correctives :
1. Bruit de fonctionnement anormal (frottements, rayures)
Symptômes : Un « grincement », un « clic » continu ou un bruit de frottement métallique aigu se fait entendre lorsque l'ascenseur monte ou descend, en particulier lors du démarrage ou du freinage.
Cause : Des patins de patin de guidage usés sont en contact direct avec les rails de guidage ou des vis de fixation de patin de guidage desserrées provoquent des collisions métal sur métal.
Risque : Une négligence à long terme peut accélérer l’usure des rails de guidage et même entraîner un risque de déraillement du wagon.
2. Augmentation des vibrations de la voiture ou du balancement horizontal
Symptômes : les passagers ressentent sensiblement le mouvement instable de l'ascenseur, en particulier sous de lourdes charges.
Cause : Des patins de guidage usés entraînent un jeu irrégulier avec les rails de guidage ou une défaillance du ressort du patin de guidage ne parvient pas à amortir les vibrations.
Vérifier : utilisez un niveau à bulle pour mesurer l'inclinaison de la voiture. Si l'inclinaison dépasse 2 mm, une inspection immédiate est requise.
3. Augmentation de l'erreur de nivellement (arrêt inexact)
Symptômes : Une différence de hauteur significative entre l'ascenseur et le sol (par exemple supérieure à ± 5 mm) se produit lorsque l'ascenseur s'arrête.
Cause : L'usure des patins de guidage réduit la précision du guidage, ce qui entraîne une déviation de la cabine d'ascenseur de sa trajectoire.
Impact : Cela pourrait faire trébucher les passagers et aggraver les dysfonctionnements du système de porte.
4. Usure ou déformation visible de la doublure du patin de guidage

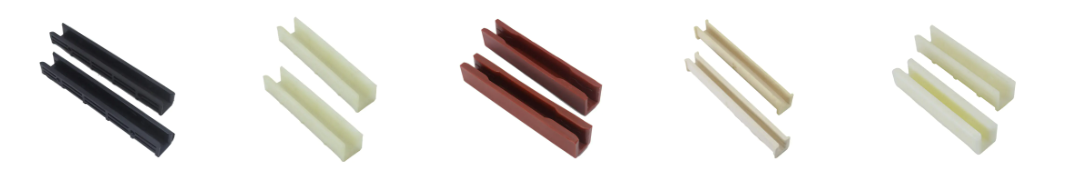

Symptômes : L'inspection de la doublure du patin de guidage (généralement en nylon ou en polyuréthane) révèle une épaisseur inégale, des fissures ou des pièces manquantes.
Standard : un remplacement est requis si l'épaisseur restante est inférieure à 50 % de la conception originale ou en cas de pelage partiel.
Outil : Utilisez un pied à coulisse pour mesurer et comparer à la limite d'usure du fabricant.
5. Consommation d’énergie anormalement augmentée
Symptômes : Augmentation de la consommation de courant ou d'énergie du moteur d'ascenseur, en particulier à basse vitesse.
Cause : L'augmentation du coefficient de frottement du patin de guidage due à l'usure nécessite un travail supplémentaire du système de traction.
Données : Les mesures montrent que des chaussures de guidage très usées peuvent augmenter la consommation d'énergie de 10 à 15 %.
Recommandations
Inspection régulière : mesurez le jeu du patin de guidage et l'épaisseur du revêtement tous les trois mois, et utilisez un outil d'alignement laser pour ajuster la position du patin de guidage.
Lubrification et entretien : Utilisez de la graisse à base de lithium pour éviter les frottements secs (les patins de guidage roulant ne nécessitent pas de lubrification).
Remplacement rapide : les doublures composites (telles que le polyéthylène à poids moléculaire ultra élevé) sont préférées, car elles offrent une durée de vie 30 % plus longue que le nylon traditionnel.
Si l'un des signes ci-dessus est observé, contactez immédiatement le personnel de maintenance professionnel pour éviter une panne en cascade.
FAQ sur les chaussures de guidage d'ascenseur
- Qu'est-ce qu'un patin de guidage d'ascenseur ? Quelle est sa fonction ?
Définition : Un patin de guidage est un composant de guidage installé sur la cabine d'ascenseur et le contrepoids, assurant le bon fonctionnement de l'ascenseur le long des rails de guidage.
Fonction :
Maintient le mouvement vertical de la voiture et empêche le balancement ou le lacet d’un côté à l’autre.
Réduit les vibrations et le bruit, améliorant ainsi le confort de conduite.
Certains patins de guidage ont des fonctions de lubrification pour réduire l'usure du rail de guidage.
- Quels types de chaussures de guidage existe-t-il ? Comment choisir ?
Patins de guidage coulissants (traditionnels) :
Structure simple, peu coûteuse, adaptée aux ascenseurs à faible vitesse (≤1,0 m/s).
Nécessite une lubrification régulière et s’use plus rapidement.
Patins de guidage à rouleaux (modernes) :
Utilise des rouleaux au lieu du frottement de glissement, adapté aux ascenseurs à moyenne et grande vitesse (≥1,5 m/s).
Aucune lubrification requise, longue durée de vie, mais prix plus élevé.
Sélection suggérée : Déterminez en fonction de la vitesse de l'ascenseur, de la charge et de l'environnement d'exploitation (tel que l'humidité et les températures élevées).
- Les chaussures de guidage nécessitent-elles une lubrification ? Comment les lubrifier correctement ?
Les patins de guidage nécessitent une lubrification :
Utilisez de la graisse à base de lithium ou un lubrifiant dédié aux patins de guidage.
Lubrifiez tous les 3 à 6 mois pour éviter une accumulation excessive d'huile.
Les patins de guidage à rouleaux ne nécessitent pas de lubrification :
Les rouleaux ont des roulements étanches, la lubrification peut donc attirer la poussière.
- L’usure des patins de guidage affecte-t-elle la sécurité de l’ascenseur ?
Risques potentiels :
Une usure accrue du rail de guidage peut conduire à un fonctionnement instable.
Dans les cas graves, cela peut faire dérailler le wagon ou effectuer un arrêt d'urgence.
Solution : Inspectez régulièrement et remplacez rapidement les pièces usées.
